	五方对讲主机购买价格：0.00 点击次数：发布时间：2022-03-24 02:04:21 我要订购

描述

1、系统简介：
XY-Z智能中文电梯无线对讲系统采用智能中文无线传输模式，具有超强抗干扰、稳定性更强，通话音质更宏亮！通讯距离更远！功能全面升级更强大！为广大监控管理中心提供了一套可行的、最高性价比的电梯五方通话系统方案！

2、产品优势：
鑫洋智能中文电梯无线对讲系统，对比其他厂家的电梯对讲产品，该款产品具备十五大优势：
1、传输方式：采用智能无线+DPMR通讯协议，纯数字无线信号传输。
2、通讯距离：可达到6公里，不受天气影响，出货前实际距离测试。
3、防雷效果：主机、分机采用防雷设计，符合JGJ/T16-92 民用建筑电气设计规范。
4、编码功能：用户可自已任意修改电梯编号，可升级软件。
5、群呼功能：监控室主机一键群呼所有电梯，群呼时可进行互相对讲。
6、录音功能：可录音通话语音、轿厢安慰语音、电梯编号语音播报。
7、接口方式：分机采用插拔式接口，牢固可靠。
8、呼叫转接：支持呼叫转移（无人值守功能）、可根据需要外接话筒或音箱。
9、系统扩容：主机最多可以控制5000部电梯，一台分机最多可以带4部电梯。
10、加密功能：频率+软件+数字+编码四重加密功能，确保产品之间不会相互干扰。
11、显能功能：高清液晶中文+数字精确呼叫的显示单元号电梯号。
12、记忆功能：通话有保存记录，方便事后查询。
13、一键呼叫：电梯轿厢一键呼叫，无需其它任何操作，主机可回拨任何一部电梯。
14、产品外观：自主研发设计的方案、符合人体工学设计的大气外观，自主开模自己生产。
15、配件性能：UPS电源带过压过流保护、可续电48小时，轿厢通话器采用抗干扰设计，效果甚佳。

二、智能中文电梯无线对讲系统功能介绍
1、系统功能简述：
当电梯使用过程中发生异常时，电梯内乘客轻按“

”一键向值班室发出呼叫信号，值班室主机立即发出
“电梯呼叫“语音并同步显示电梯编号，值班人员听到电梯呼叫语音按确认键即可与电梯员进行通话，通过语音和来
电显示确定故障电梯位置后，立即安排救援。
当电梯检修时，可通过机房电话机、轿顶副机、底坑副机，一键呼叫，即可及时与轿厢、监控室等五方进行互
相对讲通话，方便电梯检修，也利于安全。
一键自动报警、语音录音播放，无需其它操作，安全快捷高效；监控中心警声、来电显示、语音提示能第一时间得知具体的电梯；来电显示功能可准确显示“XX栋XX单元XX号电梯”。
当监控中心无人值班时，电梯任何一方呼叫可自动转接到预先设置的五组电话号码上（如管理处座机、传达室座机、维保人员手上、物业保安手机、物业经理手机上）。确保任何情况下都可接到呼叫电话。

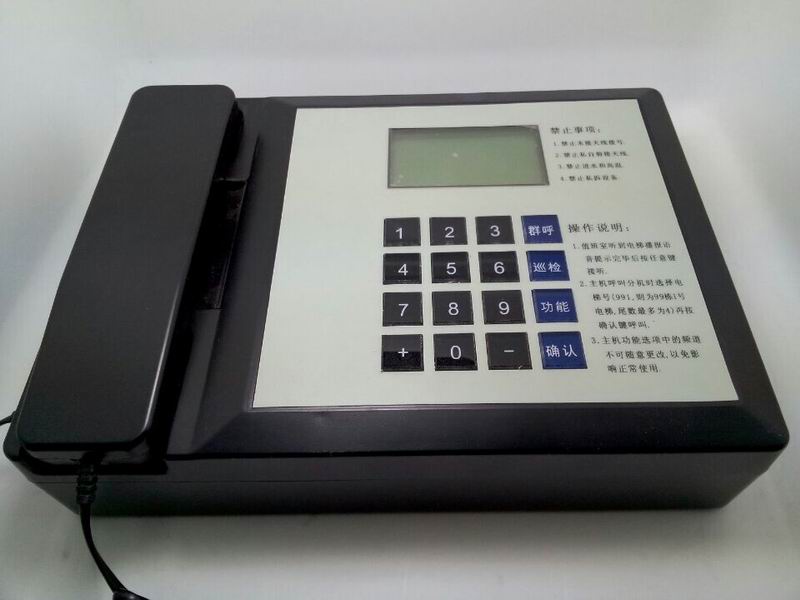

2、值班室主机功能介绍：

主机带中文显示、群呼、录音、防雷、抗干扰等功能。
Ø 主机最多可支持5000部电梯，最远通讯距离可达6公里；
Ø 主机可以单独呼叫每部电梯（采用数字编码技术，安全可靠）。
Ø 呼叫转移功能，当值班室无人值守时，电梯呼叫自动转移（选配）；
Ø 监控室主机可以同时群呼所有电梯，用于广播，群呼可以对讲；
Ø 主机来电显示，精确智能中文显示电梯编号，如“XX栋XX单元XX号电梯”。
Ø 有独特的四重数字编码加密防止干扰，确保小区内其它设备之间不会产生干扰。
Ø 通话保存，方便查询。
Ø 有录音功能，可录制轿厢安慰语音、电梯呼叫的电梯编号语音。
Ø 用户可根据电梯分布情况自己修改电梯编号。

3、分机功能介绍：

Ø 四重数字加密，抗干扰能力极强。
Ø 交换机识别功能，每部交换机自带的四部电梯可以一一对应，主机一一显示。
Ø 一栋楼只需要用一个分机，分机最多可带四部电梯，主机可以一一分辨具体哪一部电梯
Ø 数字通讯传输模式，摒弃传统模拟信号，超强稳定性，可达到电信级别通话质量。
Ø 抗干扰和防雷性强，不会受到雷雨天气影响。

三、智能中文电梯无线对讲系统使用方法
1、电梯呼叫主机：
当电梯运行异常时，电梯内乘客只需轻按“

”键，求救信号立即发送给值班室主机。

2、主机接听呼叫：
梯呼叫主机时，主机发出“电梯呼叫”的语音铃声，同时液晶显示屏上显示电梯相关信息（如下图），值班人员只需轻按“确认”键，并提起手柄，即可接听求救电话。

3、主机呼叫电梯：
        当主机需要呼叫指定电梯时，在主机进入待机状态下，直接输入楼栋号、单元号、电梯号，按“确认”键即
可拨出。非常简单便捷。
例如：呼叫02栋01单元02号电梯，输入02 01 02,按确认键即可（如下图）。

4、群呼：
    当管理中心有事情需要通知电梯所有乘客、检修人员时，只需在主机上按“群呼”键即可。主机就能同所有
电梯进行广播、互相对讲。

5、挂断呼叫：
      通话结束后，主机按“确认”键挂断通话，将手柄放回原位。

四、智能中文电梯无线对讲系统安装方法
1、值班室主机安装方法：
步骤：
Ø 将主机和电源固定在合适的位置（可挂在墙上或平放）；
Ø 将天线固定在室外空旷处；将天线与主机接好，拧紧；
Ø 将UPS电源插入220V交流电，将UPS电源输出端接入主机即可。

2、机房分机安装方法：

步骤：
Ø 将分机和电源固定在合适的位置（可挂在墙上或平放）；
Ø 将天线固定在室外空旷处；将天线与主机接好，拧紧；
Ø 将UPS电源插入220V交流电，将UPS电源输出端接入分机即可。

3、机房电话安装方法：

步骤：
Ø 将机房电话固定在合适位置（可放在控制箱外体上）；
Ø 将厂家配备的三芯控制线（黄绿红）插入分机对应接口；
Ø 将机房电话黄绿线与分机端口的黄绿线对应颜色相接。
4、轿厢通话器安装方法：

步骤：
Ø 将轿厢通话器固定在轿厢操作面板背后，喇叭和咪头需与面板蜂窝孔对齐；
Ø 将轿厢通话器黄绿线与两条对讲信号线（随行电缆黄绿线）并接；
Ø 将两根橙色线与报警按钮连接。

5、轿顶、底通话器安装方法：

步骤：
Ø 将轿顶、底通话器固定在合适位置；
Ø 将黄绿线与两条对讲信号线（随行电缆黄绿线）并接即可。

以上，安装十分简单，即使不懂电工知识也能安装！

【安装注意事项】：
Ø 产品宜采用固定在墙壁上或平放在桌面上，确保不会摔落。
Ø 先接天线，严禁先插电源再插天线，这样容易烧坏发射模块。
Ø 每个分机都有相应的分机号，如12号楼一单元，请对号安装。
Ø 分机上每个端口都有相应的电梯号，如：1号电梯。。请对号安装。
Ø 天线一定要旋紧，接触不良容易导致信号不稳定或者烧坏主机发射模块。
Ø 天线尽可能放在室外空阔地带，分机天线尽可通朝监控室方向，以利于信号接收。
Ø 保持电源电压在12V左右（可用万用表测量电源或观察电源指示灯），电压不足会导致信号连接中断。
Ø 接线时系统需断电，注意颜色对应。如果是几台电梯公用一台分机的，这三芯线请套绝缘套管或走线槽。

五、智能中文电梯无线对讲系统主要设备技术参数

设备名称		监控室主机	机房分机	天线	UPS 电源	轿厢通话器	机房电话	轿顶、底坑通话器
设备参数	规格尺寸	300230180mm	24018055mm	550*110mm	25016070mm	662512.5mm	1908055mm	1187837mm
	工作电压	DC-12V	DC-12V	DC-12V	DC-12V	DC-12V	DC-12V	DC-12V
	工作电流	2.8～3.2A	2.3～2.6A	-	4A	12mA	12mA	12mA
	待机电压	DC-12V	DC-12V	DC-12V	DC-12V	DC-2～4V	DC-2～4V	DC-2～4V
	待机电流	150～170mA	140～160mA	-	180mA	3mA	3mA	3mA
	工作温度范围	-30℃～70℃	-30℃～70℃	-30℃～70℃	-30℃～70℃	-30℃～70℃	-30℃～70℃	-30℃～70℃
	最大功率	≤5W	≤5W	≤80W	≤60W	-	-	-
	传输方式	无线	无线	无线	-	两线	四线	两线
	信号覆盖范围	3～5km	3～5km	3～5km	-	-	-	-
	频率	410MHZ	410MHZ	410MHZ	-	-	-	-
	可控电梯数量	3000台	4台	-	-	1台	1台	1台
	音量	＞60db	＞60db	-	-	＞60db	＞60db	＞60db
	固定方式	壁挂或平放	壁挂或平放	螺丝固定	壁挂或平放	螺丝固定	壁挂	壁挂

六、常见问题及解决方法

1、轿厢通话器啸叫
解决方法：调整通话器安装位置，使扬声器和咪头对准电梯面板上的蜂窝孔，增加扬声器和咪头之间的高度，并增加通话器和面板之间的间隙。（如下图）

2、通话器接按钮后，自动呼叫，警铃长鸣
解决方法一：用万用表测量按钮是否带电，若带电，则将轿厢通话器最外边的橙色线接带电按钮正极。
解决方法二：加装12V继电器，分别控制带电按钮的警铃功能和呼叫功能。

3、通话过程中出现杂音
解决方法：检测天线、通话器、插头是否有接好。

4、呼叫信号中断
解决方法：首先，检查天线是否接好，天线插头接触不好容易出现信号丢失情况；
然后，检测UPS电源另一头是否接上220V市电，电源供电不足不能满足信号传输所需功率时容易出现信号丢失情况。

5、只能单方通话
解决方法：检查黄绿两根信号线是否接反，信号线接反容易出现单方通话的现象

6、音量小
解决方法：将主机和分机上的音量开关调大。

以上安装调试，采用一步步问题排除法。安装过程中，我司有专业客服技术工程师指导跟进。

七、注意事项：
该产品系高端电子科技产品，为保证您安全正确使用本产品，请您务必注意一下情况：
Ø 严禁私接天线；
Ø 严禁私拆设备；
Ø 严禁在带电状态下安装接线；
Ø 严禁在未接好天线前呼叫；
Ø 严禁带电状态下拆除设备；
Ø 不可在加油站、机场使用本产品；
Ø 避免主机、分机、电源日晒雨淋；
Ø 避免使用过程中随意按数字按键；
Ø 监控室所有人员都应学会操作使用。
